Equipos para pruebas y tratamiento de aceite

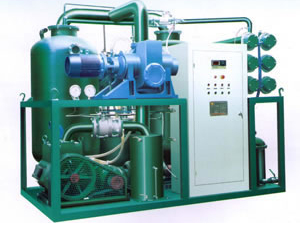

Filtradora de aceite dieléctrico al vacío
Esta serie de máquinas para filtrado de aceite dieléctrico al vacío, trabajan como purificadores de aceite de doble etapa, siendo capaces de reciclar y purificar aceite para transformadores de manera eficiente en condiciones de vacío. Asimismo, nuestra máquina puede llevar acabo la deshidratación, la desgasificación y la purificación de diversos tipos aceite aislante utilizado en transformadores de alta tensión, interruptores de circuito, entre otros.

Características principales
1. Nuestro equipo para filtrado de aceite dieléctrico cuenta con dos fases de tratamiento, alta presión de vacío y una excelente tasa de flujo. Este proceso de filtrado puede remover agua, aire, gas, partículas sólidas y otras impurezas del aceite de manera rápida y eficiente. De este modo se mejora el voltaje de ruptura y en consecuencia la capacidad aislante del aceite.
2. El avanzado sistema de deshidratación y desgasificación pone en práctica la tecnología de destilación súbita o flash distillation, capaz de eliminar componentes dañinos para las propiedades aislantes del aceite, como agua, aire, y gas.
3. La alta precisión durante las múltiples etapas de filtración también ayuda a separar las impurezas mecánicas del aceite.
4. Nuestra máquina para filtrado al vacío está dotada con elementos de filtrado de la más alta calidad, los cuales cuentan con una alta resistencia a los esfuerzos mecánicos, la corrosión y el desgaste.
5. Esta serie de equipos incluye un dispositivo automático muy sensible para el control de la presión así como sistema infrarrojo de control del nivel de aceite, con los cuales la máquina puede operar de manera más simple y segura.
6. Nuestra máquina de filtración puede desempeñar funciones de creación de vacío y llenado de aceite.
7. Este equipo es capaz de procesar aceites lubricantes de baja viscosidad de una manera mucho más efectiva que otros purificadores al vacío de una sola etapa.

Principales parámetros técnicos
Ítem ZLA-50 ZLA-100 ZLA-200
Velocidad e flujo nominal (L/h) 3000 6000 12000
Potencia de calefacción (kW) 42 60 108
Consumo de energía total (kW) 46 67 119
Diámetro de entrada/salida (mm) 32 40 50
Rango de vacío (MPa) -0.07~0.095
Presión de trabajo (MPa) ≤0.5
Temperatura de trabajo (℃) 50~75
Finura de filtración (μm) 1~5
Dimensiones (mm) 1500x1200x1650 1600x1300x1650 1750x1200x1900
Peso (kg) 800 1050 1800
Índicede rendimiento garantizado
Ítem Antes del tratamiento Después de ser tratado una vez Después de ser tratado varias veces
Contenido de agua Menos de 50ppm Menos de 15ppm Menos de 3~5ppm
Contenido de gas Menos de 12% Menos de 0.5% Menos de 0.1%
Punto súbito Menos de 135℃ Más de 135℃ Más de 135℃
Voltaje de ruptura Más de 35kV Más de 55kV Más de 60~75kW

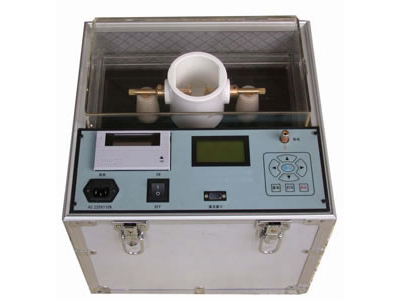

Probador de rigidez dieléctrica en aceite

Este medidor es un aparato especialmente diseñado para probar la fuerza dieléctrica del aceite aislante.

Características
1. Mezcla magnética automática.
2. Los usuarios pueden ajustar estos parámetros en cualquier momento, incluyendo el tiempo de pruebas, la duración del proceso de mezclado, así como la duración del proceso de cocido.
3 Para cualquier aceite dieléctrico, el medidor de aceite en genera un sonido indicador. Por supuesto, el sonido se puede apagar si los operadores no lo necesitan.
4. Esta máquina tiene la función de detección automática.
5. Pantalla LED
6. El probador de rigidez dieléctrica en aceite para transformador, ofrece la función de prueba automática, probará 6 veces de manera continua promediando múltiples mediciones, posteriormente, escribirá los datos de prueba y el valor promedio automáticamente.
7. Los datos de prueba se pueden almacenar durante mucho tiempo.

Especificaciones técnicas
Ítem Unidades Datos
Suministro eléctrico - 220V±10%, 50Hz±5%
Rango de medición kV AC 0~80
Rango de medición mA 5
Almacenamiento de datos Unidades 360, cada unidad con 9 datos
Precisión de medición % 1.5
Velocidad de regulación de voltaje kV/s 2.5 ±10%
Punción dieléctrica times 1~9
Duración de la mezcla s 0~599
Duración del stewing s 0~599
Temperatura ambiente +5 ~ +40
Peso kg 28
Dimensiones mm 415 x 315 x 315

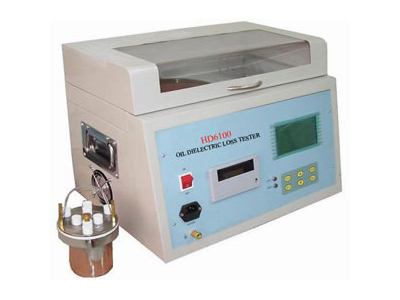

Medidor de pérdida en aceite dieléctrico

1. Como su nombre lo indica, nuestro medidor ha sido diseñado especialmente para medir la capacitancia y el ángulo de pérdida dieléctrica la tangente de pérdida dieléctrica
2. El medidor de pérdida dieléctrica utiliza el método de calentamiento por inducción de alta frecuencia, sin entrar en contacto con el receptáculo de aceite. El trabajo es complete y estable.
3. La fuente de alimentación CA cuenta con un método de conversión CA-CD-CA, evitando así que la precisión de medición se vea influencia por las fluctuación de voltaje y frecuencia del sistema eléctrico urbano.
4. El condensador estándar incorporado es SF6 de polo triple. La pérdida dieléctrica y la capacitancia de este equipo son inmunes a la influencia de la temperatura y de la humedad ambiental, garantizando así la alta preescisión en ensayos a largo plazo.

Características principales
1. Este equipo es muy ligero, tiene un peso inferior a 18kg, siendo fácil de transportar.
2. Cuenta con una pantalla de buen tamaño, y excelentes funciones de visualización.
3. Los datos de los ensayos pueden almacenarse o imprimirse
4. Implementa una tecnología digital y completamente automatizada.
5. Avanzado método de calentamiento por inducción de alta frecuencia.

Parámetros principales
Ítem Unidades Datos
Suministro eléctrico - 220V±10%, 50Hz±5%
Voltaje de salida V 1000~2200
Máxima corriente de salida mA 25
Capacidad de salida VA 50
Precisión % 2
Control de temperatura del horno de inducción kV/s 2.5 ±10%
Máxima potencia W 500
Rango de control de temperatura < 100
Error en la medición de temperatura ±0.5
Error en el control de temperatura ±1
Duración del control de temperatura (De la temperatura ambiente a 90℃) min < 20
Rango de medición tgδ Sin límite
Cx pF 15~300
Rx - 10M-10T
Precisión en la medición Δtgδ - ± (lectura x 1.0% + 0.020%)
ΔCx - ±(lectura x 1.0% +0.5pF)
ΔRx - ± lectura x 10%
Permitividad relativa εr - Calculada automáticamente
Resistencia de volumen ρ - Calculada automáticamente
Temperatura ambiente -5 ~ +40
Peso kg 18
Dimensiones mm 450 x 310 x 360
